介绍我国液压元件的图形符号规定说明

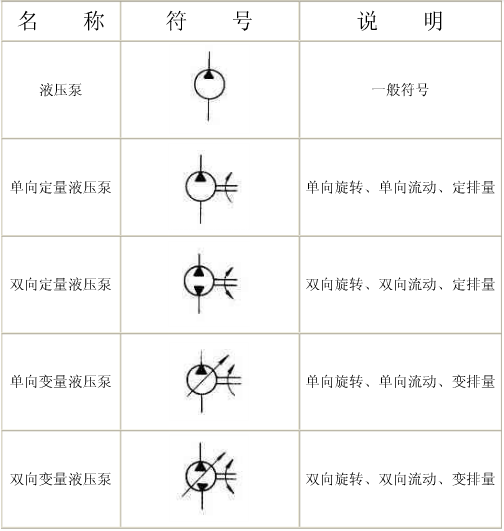

                           液压泵图形符号

　　液压元件的图形符号都有哪些规定说明呢？伟德国际victor1946 液压泵技术员介绍我国液压元件的图形符号规定说明，详情如下：

　　1、标准规定的液压元件图形符号，主要用于绘制以液压油为工作介质的液压系统原理图。

　　2、液压元件的图形符号应以元件的静态或零位来表示，当组成系统的动作另有说明时，可作例外。

　　3、在液压传动系统中，液压元件若无法采用图形符号表达时，允许采用结构图来表示。

　　4、元件符号只表示元件的职能和连接系统的通路，不表示元件的具体结构和参数，也不表示系统管路的具体位置和元件的安装位置。

　　5、元件的图形符号在传动系统中的布置，除有方向性的元件符号外，可根据具体情况水平或垂直绘制。

　　6、元件的名称，型号和参数一般应在系统图的表中标明，必要时可标注在元件符号旁边。

　　7、标准中未规定的图形符号，可根据本标准的原则和所列图例的规律性进行派生。当无法直接引用和派生时，均允许局部采用结构筒图表示。

　　8、元件的符号的大小以清晰，美观为原则，根据图样幅面的大小斟酌规划，但应保证图形符号本身的比例。
