Rexroth力士乐柱塞泵A7VO系列LR-功率控制器介绍

　　伟德国际victor1946 液压泵技术部介绍Rexroth力士乐柱塞泵A7VO系列LR-功率控制器。

　　LR...带行程限位器的功率控制

　　液压行程限位器使泵的排量在整个控制范围内无级变化或限制在该范围内。排量的设置与作用于油口X1(最高40bar)的先导压力pSt成比例。

　　功率控制优先于液压行程限位器，即低于功率控制特性(双曲线特性)时，根据先导压力调节排量。如果设置流量或工作压力超过了功率控制特性，则功率控制优先于行程限位器，并沿双曲线特性减小排量。

　　将泵从其初始位置Vgmax移至Vgmin需要40bar的控制压力。

　　所需控制压力来自工作压力或外部施加给Y3油口的控制压力。

　　为了确保即使在低工作压力(<40bar)下也可进行控制，必须对油口Y3施加约40bar的外部控制压力。

　　LRH1液压行程限位器 (负控制)

　　从Vgmax至Vgmin的控制

　　随着先导压力的增加，泵调节至较小排量。

　　控制初始值的设置范围为______________________4–15bar

　　订购时，请以明文形式注明控制初始值。

　　初始位置，不带启动信号 (先导压力)：Vgmax

　　LRH1特性

　　先导压力增量 (Vgmax–Vgmin) _________________Δp=25bar

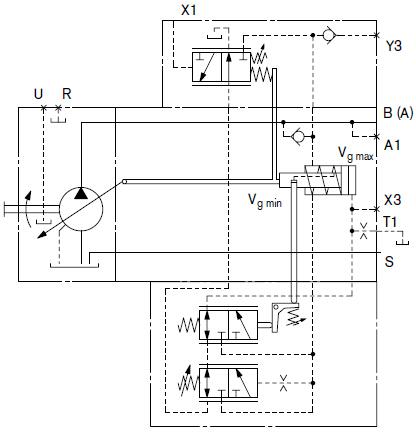

　　LRH1控制压力图表

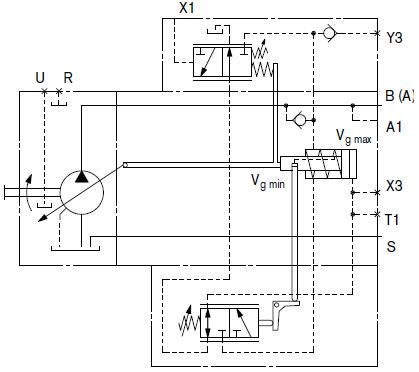

　　LRDH1控制压力图表
